Galvanische Trennung für Lichtmodule (LM-ISO)

Motivation

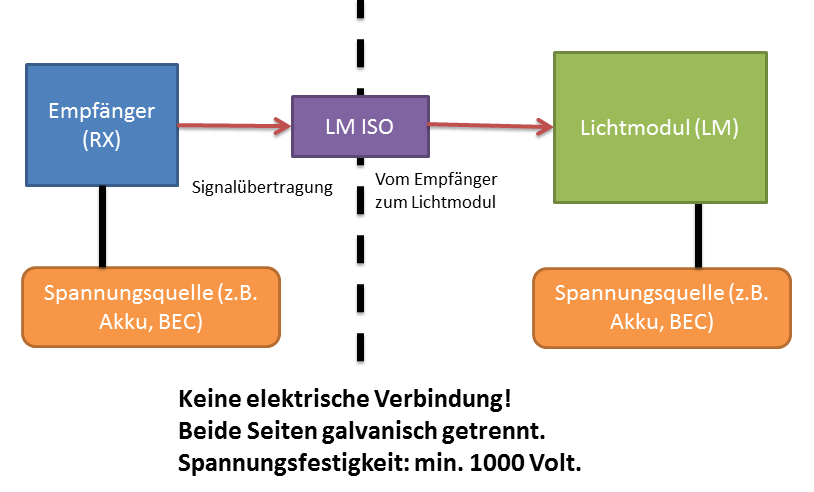

Leistungsstarke Beleuchtungsanlagen können heftige Strom- und Spannungspitzen verursachen. Diese will man möglichst von der eher empfindlichen Empfangsanlage, und vor allem von den Servos abhalten. Trotzdem muss eine Verbindung zum Empfänger bestehen, wenn man das Lichtmodul über den Empfänger steuern will. Das LM-ISO erfüllt genau diesen Zweck. Es erlaubt eine vollständige galvanische Trennung der Lichtstromversorgung und des Lichtmoduls, von der Empfangsanlage. Trotzdem bleibt das Lichtmodul weiterhin über den Empfänger steuerbar.

Funktionsweise

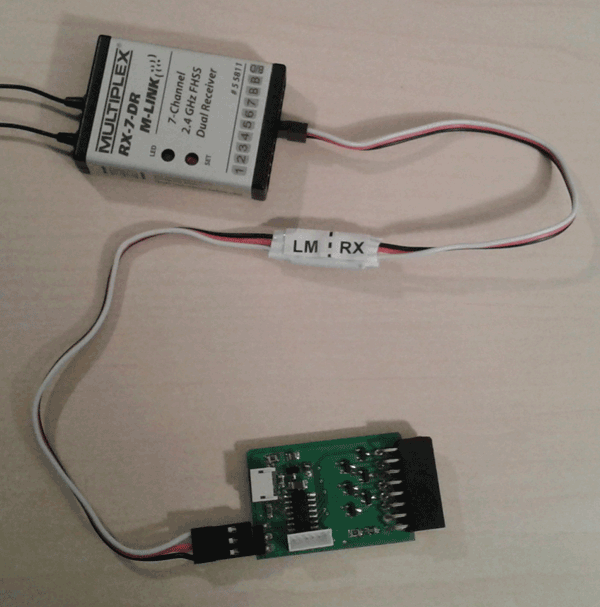

Das LM-ISO ist ein Adapterkabel mit zwei Servosteckern an jeder Seite. Die beiden Seiten sind mit RX und LM beschriftet. Die Seite RX wird an einen Empfängerkanal angeschlossen. Die LM Seite wird mit einem Lichtmodul verbunden. Das LM-ISO ersetzt also einfach nur ein normales Verbindungskabel zwischen Lichtmodul und Empfänger.

Natürlich muss jetzt das Lichtmodul noch extern mit Strom versorgt werden. Eine Versorgung über den Empfänger findet nicht mehr statt. Dazu können die Anschlüsse auf der LED-Anschlussleiste bei den meisten Lichtmodulen verwendet werden.

Technische Daten

MerkmalWertEinheit
Versorgung RX-Seite3,5 - 10Volt
Versorgung LM-Seite3,5 - 30Volt

Typische Anwendung

Das LM-ISO passt z.B. sehr gut folgenden Lichtmodulen:

Bestellung

LM-ISO Verbindungskabel10 EUR

Direkte Bestellanfrage via Formular: Bestellanfrage

Fragen, Anregungen, Bestellungen bitte an mail@cyblord.de
