Die Schaltung soll helfen verlorene Modelle durch einen Piepton wiederzufinden. Da bei einem Absturz oder einer harten Landung oft auch die Stromversorgung im Modell ausfällt ist der MF1 mit einem großen Pufferelko versehen, welcher auch ohne externe Stromversorgung den Betrieb für einige Minuten aufrecht erhält.

• Spannungsversorgung 3,5 V - 6 V.
• Lauter Piezo-Summer über Anschlusskabel.
• Mit und ohne freien RX Kanal verwendbar.
• Alarmauslösung durch: Verlust der Spannungsversorgung, Empfängerausfall, einprogrammierter Empfängerimpuls.
• Pufferelko wird im normalen Betrieb automatisch innerhalb von wenigen Minuten voll geladen.
• Abmessungen: 30 x 25 x 15 mm

Anleitung (PDF)

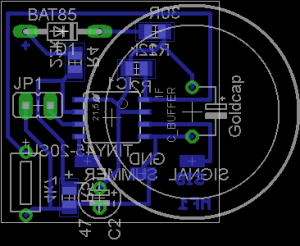

Platine

Hex Datei für ATTiny45 @ 8 MHz

• 2x lange Pieptöne (2 sek.), dann 8s Pause, dann von vorne.
• Alarmauslösung beginnt bei RX-Verlust oder RX-Failsave sofort
• Alarmauslösung nach Verlust der Spannungsversorgung beginnt erst nach 3 min.
