• OSD blendet Sensorwerte des Multiplex Sensorbus (MSB) in ein analoges Kamerabild ein.
• Es können bis zu 8 Sensorwerte frei positionierbar angezeigt werden.
• Anzeige von Alarmen.
• Homing-Vector (falls Richtung zum/vom Piloten als Sensorwert zur Verfügung steht → z.B. mit M-Link GPS)
• Kann direkt zwischen Videosender und Kamera geschaltet werden (Betrieb mit 5V).
• Unterstützt PAL und NTSC.
• Einstellungen können mit Applikation SensorProg durchgeführt werden.

Das M-Link OSD kann einfach zwischen einen analogen Videosender und eine PAL/NTSC Kamera installiert werden. Der Videosender muss hierzu 5V für die Kamera zur Verfügung stellen. Andernfalls müssen 5V extern (z.B. durch ein BEC) eingespeist werden. Dann muss das OSD nur noch (z.B. per Y-Kabel oder als letztes Glied der Kette) mit dem Sensorbus verbunden werden.

Das OSD blendet Daten des MSB (Multiplex Sensor Bus) in das Kamerabild ein. Es enthält selbst keine Sensoren. Welcher Sensorwert (Adresse) wo im Kamerabild angezeigt wird, kann der Benutzer frei konfigurieren. Ebenso sind andere Einstellungen möglich. Zum Beispiel ob die MSB Adressen ebenfalls angezeigt werden sollen. Darüber hinaus kann die Schrift invertiert werden oder statt transparent auch einen durchgehenden Hintergrund haben. Alarme werden durch einen blinkenden Lautsprecher vor dem jeweiligen Sensorwert visualisiert.

Steht ein Sensorwert mit einer Richtung vom/zum Piloten zur Verfügung, z.B. durch einen M-Link GPS Sensor, so kann das OSD auch einen Homing-Vector, also die Richtung zum Startpunkt darstellen. Die Position und Länge des Homing-Vector kann ebenfalls eingestellt werden.

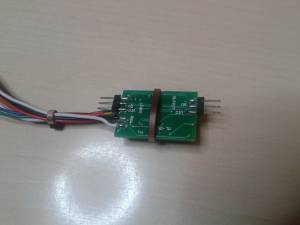

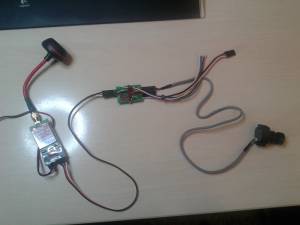

Das OSD kann zwischen Videosender (wenn 5V Spannungsausgang) und Kamera geschaltet werden.:

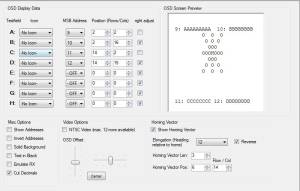

Die Einstellmöglichkeiten im Programm “SensorProg”.:

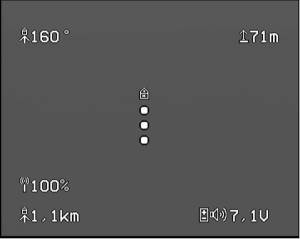

Beispielanordnung an den Bildschirmecken mit Homing-Vector in der Mitte.:

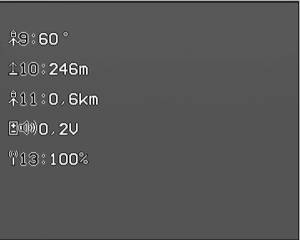

Beispielanordnung als Liste mit Adressen:
