• M-Link kompatibler Sensor
• 2x Spannungseingänge für Spannungen bis 26 Volt (6s)
• 2x Temperatureingänge für Temperaturen von -55 bis +125 °C
• Alle Sensoranschlüsse steckbar
• Temperatursensoren an 20cm Kabel
• Abmessungen Platine: 30x18mm

• aktuelle Temperatur
• min/max. Temperatur
• aktuelle Spannung
• min/max. Spannung
• Alarm für Temperaturen
• Alarm für Spannungen

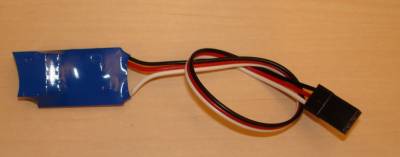

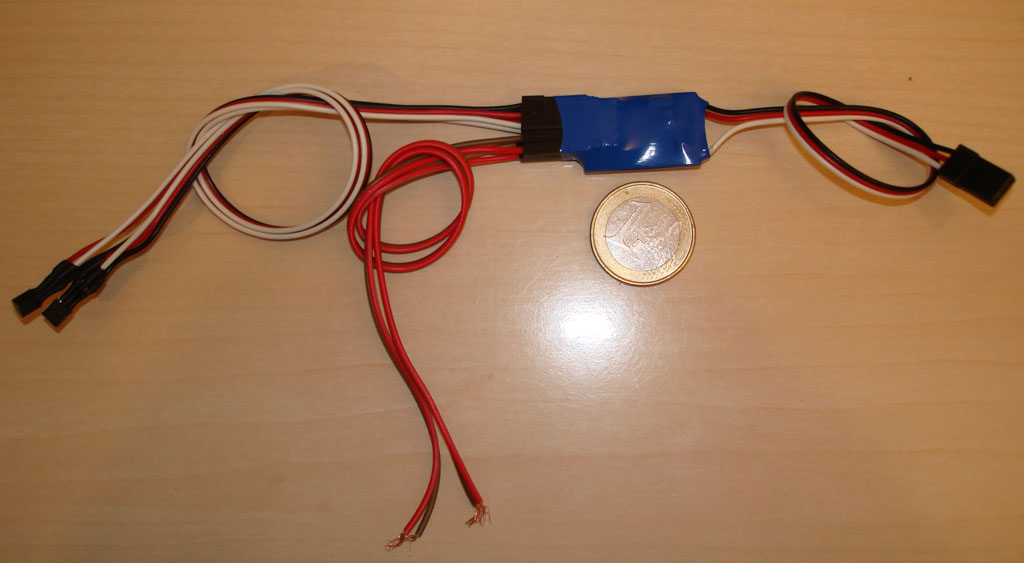

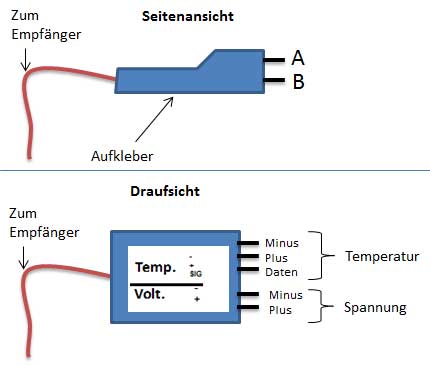

Der Sensor besitzt an der Vorderseite eine zweireihige Stiftleiste. An diese werden die Kabel zur Spannungsmessung und die Temperatursensoren angeschlossen. Der Sensor verfügt über 2 Spannungseingänge (A und B) sowie über 2 Anschlüsse für Temperatursensoren (A und B). Die Spannungseingänge besitzen jeder 2 Anschlüsse, Plus und Minus. Die Minus-Anschlüsse beider Eingänge sind verbunden. Somit können nur Spannungen mit gleichem Massepotential gemessen werden. Besitzen die Spannungsquellen bereits eine Masseverbindung zum Modul (z.B. ein Antriebsakku welcher per BEC mit dem Empfänger verbunden ist) so muss der Minus-Anschluss nicht mehr extra verbunden werden. Deshalb sind die mitgelieferte Kabel für die Spannungsmessung mit einzelnen Steckern versehen und trennbar.

Die Temperatursensoren werden über einen 3 poligen Stecker angeschlossen. Es muss darauf geachtet werden dass der Stecker richtig herum angesteckt wird. Die Adern für Minus (meist Schwarz oder Braun) muss sich am Sensorrand befinden. Es ist ebenfalls ein Aufkleber angebracht welcher die Anschlüsse kennzeichnet.

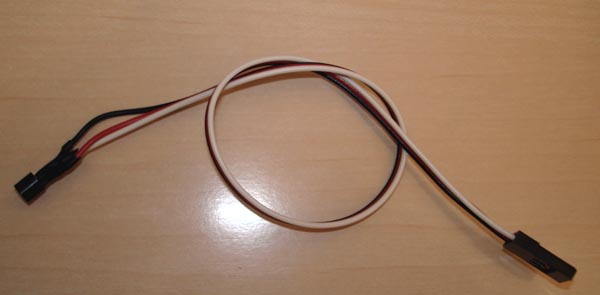

An diesem Sensor können bis zu 2 Temperaturfühler vom Typ DS18B20 betrieben werden. Diese können über ein normales 3 poliges Servokabel angeschlossen werden.

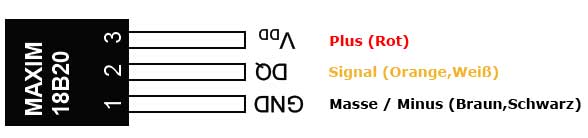

Somit können passende Sensoren einfach selber hergestellt werden. Dabei sind sollte die positive Spannungsversorgung in der Mitte des Servosteckers angeordnet sein und die negative (Minus) beim Schwarzen bzw. Brauen Kabel. Gelb/Orange/Weiß sollte an den Datenpin des Sensors (DQ) angeschlossen werden.

Alle Adressen und Alarme sind frei via PC oder Notebook einstellbar. Dazu kann der originale USB-Adapter von Multiplex verwendet werden. Alternativ kann hier auch dieser Adapter erworben werden.

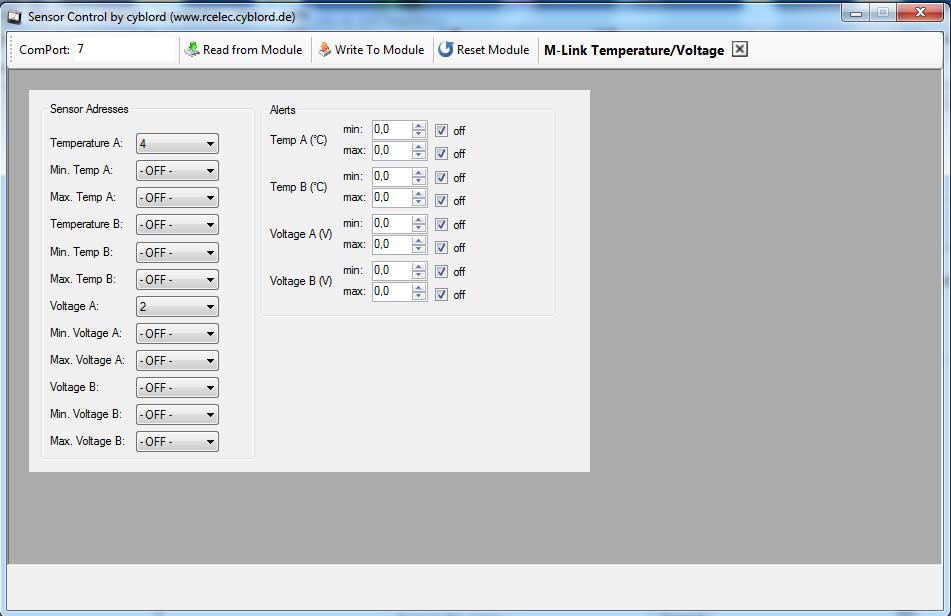

Auf der Softwareseite kommt ein Programm für Windows, “SensorControl” zum Einsatz. Dieses Programm ist in der Lage alle Sensoren auf dieser Seite zu programmieren.

Hier herunterladen: SensorControl
