Revision v1 und v2

Nicht mehr lieferbar. Hier stehen alle aktuellen Lichtmodule.

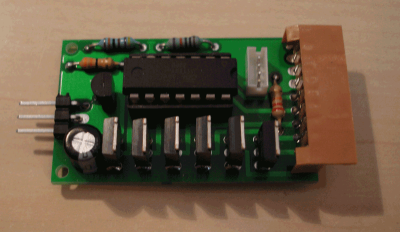

Mit dem LM4 können realistische Beleuchtungsfunktionen für den Modellflug realisiert werden. Das LM4 verfügt über 6 Lichtkanäle und kann pro Kanal mindestens 2A Strom dauerhaft treiben. Kurze Stromimpulse sind bis 10A möglich. Somit können auch sehr helle High-Power LEDs angeschlossen und somit sehr kräftige Blitzer realisiert werden. Darüber hinaus kann es die Spannung eines angeschlossenen Lipo-Akkus überwachen und einen niedrigen Akkustand anzeigen. Das Modul kann über einen freien Empfängerkanal gesteuert werden, aber auch ohne Empfängeranschluss ist es nutzbar. Außerdem ist ein Betrieb direkt an Hochvoltempfängern möglich. Das LM4 kann über einen PC per USB-Adapter programmiert werden.

Das LM4 wurde auf etwas größere Platzverhältnisse ausgelegt und bietet dafür mehr Komfort bei der Benutzung und beim Zusammenbau. Die Lichtkanäle sind an einer 10 poligen Stiftleiste herausgeführt auf die verpolungssicher eine passende Buchse mit Anschlussleitungen aufgesteckt werden kann. Die gesamte Schaltung kommt ohne SMD Bauelemente aus und kann somit auch mit nur wenig Löterfahrung zusammengebaut werden. Falls es auf jeden cm Platz oder jedes Gramm Gewicht ankommt, ist das LM2 das Lichtmodul der Wahl. Für alle Modellflieger welche sich nicht mit Programmierung, LEDs, Vorwiderständen o.ä. auseinandersetzen wollen, bietet das LM-QUICK ein schnellen Einstieg in die RC-Beleuchtung.

Zur Bedienungsanleitung

Programmierkonzept

Angaben in mm

• 6 Lichtkanäle mit 2A Dauerstrom pro Kanal.
• für einzelne LEDs, LED-Streifen oder andere Verbraucher wie Relais, Pumpen, Motoren, Geräuschmodule usw.
• 6 programmierbare Modi, welche per Sender umgeschaltet werden können.
• Programmierung über den PC mittels eines USB-Adapters oder drahtlos via Bluetooth.
• Viele eingebaute Blitzmuster z.T. reale aus der bemannten Luftfahrt.
• Alle 6 Lichtkanäle unabhängig voneinander konfigurierbar.
• Eigene Blitzmuster erstellbar.
• Spannungsüberwachung für einen Akku bis 26 Volt (bis 6s Lipo).
• Mit und ohne Empfängeranschluss nutzbar.
• Direkter Betrieb an Hochvoltempfängern, das Modul kann an bis zu 30V betrieben werden.
• Einfacher Anschluss von Verbrauchern durch 10 pol. Stecker.
• einfacher Zusammenbau ohne SMD Bauelemente.
• Abmessungen: 45×28 mm.
• Gewicht ohne Kabel: 12 g

Insgesamt stehen 10 eingebaute Blinksequenzen zur Verfügung.

Das LM4 kann per USB an einen PC oder Notebook angeschlossen und konfiguriert werden.

Standard-USB-Adapter mit Stromversorgung:

Ideal um das Lichtmodul schnell und unkompliziert direkt an einem PC oder Notebook zu programmieren. Das Modul wird dabei über USB mit Spannung versorgt und darf deshalb nicht noch zusätzlich aus einer andere Quelle versorgt werden.

USB-Adapter an 1m Kabel ohne Stromversorgung des Moduls:

Das Programmierkabel dient dazu ein eingebautes Lichtmodul zu programmieren. Dabei wird das Modul nicht über USB mit Spannung versorgt da dies durch das Modell erfolgt.

Eine Verbindung via Bluetooth ist ebenfalls möglich.

Auch hier kann das Modul im eingebauten Zustand programmiert werden. So können alle Einstellungen sofort live im Modell getestet werden.

i9HR396YcYs

-tHFA_CHGPE

Das LM4 verfügt über 6 Lichtkanäle. Diese können verschiedene Beleuchtungseinrichtungen darstellen. Per Software kann die Funktion jeden Kanals eingestellt werden. Diese Einstellungen sind aus Sicherheitsgründen global, d.h. unabhängig von den Modus-Einstellungen im nächsten Abschnitt. Es stehen 10 eingebaute Blitzmuster zur Verfügung. Weiterhin können bis zu 6 eigene Blitzmuster erstellt werden. Die Blitzmuster haben eine Länge von 2 Sekunden und eine Auflösung von 1/10s.

Die Lichtsteuerung erfolgt über sog. Modi. Es können bis zu 6 Modi eingestellt werden. Für jeden Modus kann festgelegt werden, welcher Ausgang aktiv ist und welcher nicht. Die Modi selber können per freiem Empfängerkanal an der Fernsteuerung umgeschaltet werden. Dazu werden Schaltschwellen definiert. Die Schaltschwellen geben an, ab welcher Knüppel- oder Schalterstellung am Sender, welcher Modus aktiv ist. Ebenfalls kann ein Modus als “noRX” definiert werden, dies bedeutet dieser Modus ist ständig aktiv, solange kein Empfänger angeschlossen ist. Ein Modus kann weiterhin als “Alert” gekennzeichnet werden, dies bewirkt, dass dieser Modus aktiv wird, sobald eine Unterspannung am angeschlossenen Akku erkannt wurde.

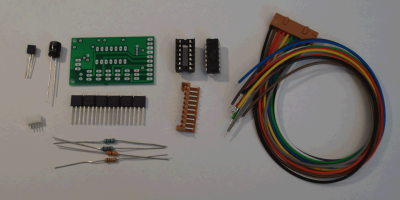

Der Bausatz enthält die Platine und alle Bauteile. Es müssen keine SMD-Bauteile gelötet werden.

Die Anschlussmöglichkeiten des Moduls sind vielfältig. Es ist möglich das LM4 direkt an einen Modellbauempfänger anzuschließen. Hierfür kann ein Servokabel entweder auf die Stiftleiste gesteckt oder gelötet werden. Alternativ (und wichtig falls hohe Ströme geschaltet werden sollen) kann das Modul auch direkt über den Antriebsakku oder sonstige Spannungsquellen betrieben werden. Dabei kann die Spannungsversorgung auch über die LED-Anschlussleiste erfolgen (Kabel: blau,(lila) und Grau). Um das Modul dann immernoch per RX zu steuern kann zusätzlich eine einzelne Verbindung zum RX gezogen werden.

Hier gehts zur Anleitung.

• PDF-Anleitung (zusammengestellt von Simon K. Vielen Dank nochmal dafür!)
• LM Control (Online-Installer, empfohlen)
• LM Control (Download-Version, nicht empfohlen)
• Treiber für USB-Programmieradapter (PL2303 Chip)
• Treiber für USB-Programmieradapter (CP2102 Chip)

• Bedienungsanleitung (Online-Version)
