Bedienungsanleitung LM4
für LM4 v3
Technische Daten
| Merkmal | Wert | Einheit |
|---|---|---|
| Versorgungsspannung (VCC) | 3.5 - 30 | V |
| max. Spannung an SIGNAL | 10 | V |
| max. Spannung (VSENSE) | 26 | V |
| typ. Stromaufnahme (ohne LEDs) | 5 | mA |
| max. Strom pro Lichtkanal (dauer) | 2 | A |
| max. Strom pro Lichtkanal (kurz | 10 | A |
Anschlüsse
LED-Stecker (10 polig)
| Farbe | Funktion |
|---|---|
| Schwarz | Ausgang A |
| Braun | Ausgang B |
| Rot | Ausgang C |
| Orange | Ausgang D |
| Gelb | Ausgang E |
| Grün | Ausgang F |
| Blau | VCC (Versorgung Plus) |
| Lila | VCC (Versorgung Plus) |
| Grau | GND, Masse, Minus |
| Weiß | Spannungsmessung (VSENSE) |
Empfängeranschluss (3 polig)
| VCC | Positive Versorgungsspannung |
| SIGNAL | Signalleitung eines Empfängers |
| GND | Masse / Minus |
Anschluss von LEDs
Alle LEDs (sowie alle anderen Verbraucher) werden mit ihrem Minus-Anschluss an das Lichtmodul angeschlossen. Die positive Versorgungsspannung kann entweder aus den beiden VCC Ausgängen des Moduls, oder auch aus anderen Quellen stammen.
Ein Vorwiderstand ist für den Betrieb einer LED unbedingt notwendig.
Verschaltungsbeispiele
Funktion und Programmierung
Das Programm LM-Control 3 und das Programmierkonzept wird für alle Lichtmodule hier erklärt.
Wenn das LM4 mit dem USB-Adapter mit Spannungsversorgung verbunden ist, dürfen keine anderen Verbraucher oder Spannungsquellen am LM4 angeschlossen sein. Das LM4 darf also nicht mit einem Empfänger verbunden sein und es dürfen auch keine LEDs o.ä. angeschlossen sein.
Um das LM4 im Modell eingebaut und extern versorgt zu programmieren kann das USB-Programmierkabel oder der Bluetooth-Adapter verwendet werden. Alternativ kann beim USB-Adapter auch die Spannungsversorgung (weiß) unterbrochen werden.
Auslieferungszustand
Das LM4 wird mit einer Standard-Konfiguration ausgeliefert welche bereits für eine einfache Beleuchtung genutzt werden kann.
LED-Ausgänge
| Ausgang | Kabelfarbe | Blitzmuster | Beispielfunktion |
|---|---|---|---|
| A | Schwarz | Strobe (Doppelblitz) | Weißer Doppelblitz an den Flügeln (Wing-Strobe) |
| B | Braun | Permanent | Positionslichter rot/grün |
| C | Rot | ACL | Anti-Kollisionsblitz Rot |
| D | Orange | Permanent | Landescheinwerfer |
| E | Gelb | TAIL | Weißer Blitz Seitenleitwerk (Tail-Strobe) |
| F | Grün | 3xStrobe | Dreifachblitz |
Modi
| Anzahl Modi | 3 | |
| Modus 1 | -Alles aus- | |
| Modus 2 | A,B,C,E,F | |
| Modus 3 | A,B,C,D,E,F | NoRX + Alert Mode |
Pulslängen
| Modus 1 → Modus 2 | 1300µS |
| Modus 2 → Modus 3 | 1700µS |
Sonstiges
| Spannungsalarm | AUS |
| Startup-Delay | 3 Sekunden |
USB-Adapter
Zum Anschluss des Moduls an den PC, ist eine serielle Schnittstelle mit 3,3V Pegeln nötig. Die Verbindung wird über den 4 poligen JST-Anschluss auf dem Modul hergestellt. Es kann hierzu ein fertiger USB-Adapter verwendet werden. Dieser ist bereits mit einem passenden Kabel ausgerüstet und ermöglicht den Anschluss des Moduls an einen USB-Anschluss.
Soll eine bereits vorhandene Schnittstelle genutzt werden, ist z.B. ein USB-TTL Adapter bereits vorhanden, so kann auch nur ein Kabel mit passendem JST-Stecker erworben werden. Dieses Kabel muss wie folgt angeschlossen werden:
| Kabelfarbe | Funktion | Anschluss an USB-TTL-Wandler |
|---|---|---|
| Weiß | Spannungsversorgung (3,5-30V) | VCC |
| Gelb | Modul sendet | RXD |
| Rot | Modul empfängt | TXD |
| Schwarz | Masse,Minus | GND |
Aufbauanleitung
Inhalt
| Anzahl | Bauteil | Name im Layout |
|---|---|---|
| 1 | Platine | |
| 1 | Controller | IC3 |
| 1 | IC-Sockel DIP14 | IC2 |
| 1 | Spannungsregler | IC1 |
| 1 | Kondensator 100µF | C1 |
| 1 | Stiftleiste 3 polig gewinkelt | CON1 |
| 1 | JST-Buchse | CON3 |
| 1 | 10 pol. Stiftleiste gewinkelt | CON2 |
| 1 | Widerstand 22k | R4 |
| 1 | Widerstand 33 Ohm | R1 |
| 1 | Widerstand 10k | R2 |
| 1 | Widerstand 1,3k | R3 |
| 6 | Mosfet | Q1-Q6 |
| 1 | 10 pol. Anschlusskabel | |
| 1 | Schrumpfschlauch | |
| 1 | Kondensator 100nF | C3 |

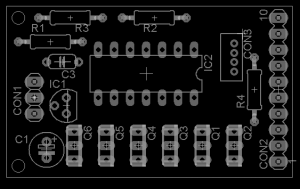

Aufbauhinweise
Platinenseite
Die Platine ist zweiseitig. Eine Seite ist die Bauteilseite, die andere Seite ist die Lötseite. Es wird ausschließlich auf der Lötseite gelötet. Die Bauteile werden von der Bauteilseite aus, durch die Platine gesteckt, und auf der Lötseite verlötet. Bitte vor dem Bestücken auf die korrekte Platinenseite prüfen.
Controller
Es sollte nur der Sockel aufgelötet werden. Der Controller wird dann in den Sockel gesteckt. Hierbei ist darauf zu achten dass die Markierung auf dem Controller mit der Markierung im Layout übereinstimmt. Die Markierung muss in Richtung der 10 poligen Steckerleiste zeigen.
MOSFETS
Die Mosfet müssen alle so eingelötet werden, dass der Kühlkörper in Richtung 10 pol. Steckerleiste zeigt. Siehe Layout.
Kondensator
Der Kondensator C1 besitzt eine Polung. Der Minuspol ist durch einen weißen Streifen auf dem Gehäuse gekennzeichnet. Dieser muss in Richtung Platinenrand zeigen. Siehe Layout. Eine Verpolung kann zur Explosion des Kondensators führen!
Widerstände
Die Widerstände werden anhand ihres aufgedruckten Farbcodes identifiziert.
Die folgende Tabelle zeigt die Widerstände und ihre Farbcode:
| Name | Wert | Farbcode |
|---|---|---|
| R1 | 33 Ohm | Orange - Orange - Schwarz - Gold |
| R2 | 10 kOhm | Braun - Schwarz- Schwarz- Rot |
| R3 | 1,3 kOhm | Braun - Orange- Schwarz- Braun |
| R4 | 22 kOhm | Rot - Rot - Schwarz - Rot |
JST-Buchse
Die JST-Buchse CON3 besitzt einen Plastiküberhang. Dieser muss in Richtung Controller (IC3) zeigen. Siehe Layout.
Treiber und Software
Treiber für die USB-Adapter und die Software LM-Control gibts hier: Software und Treiber für Lichtmodule
